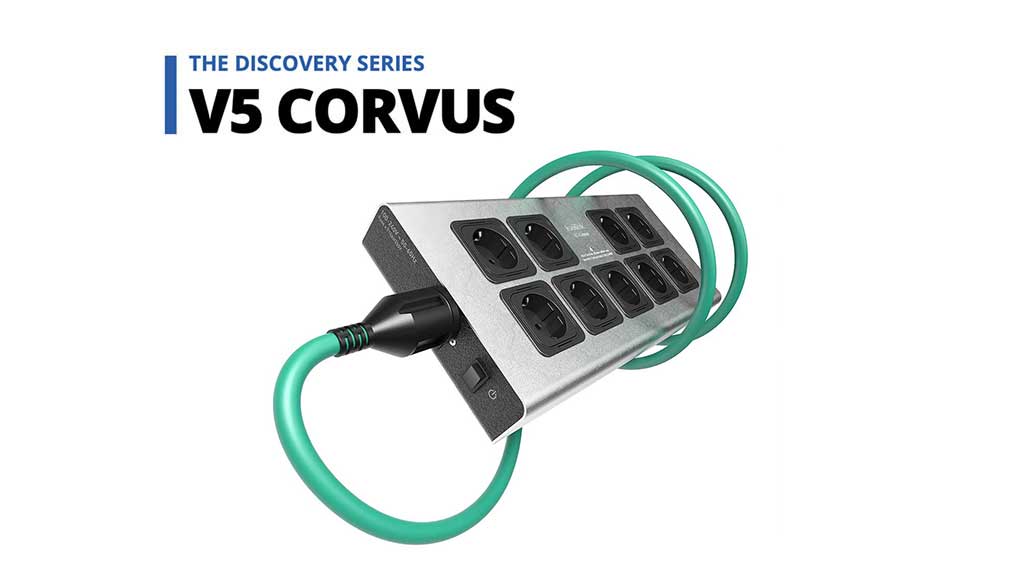

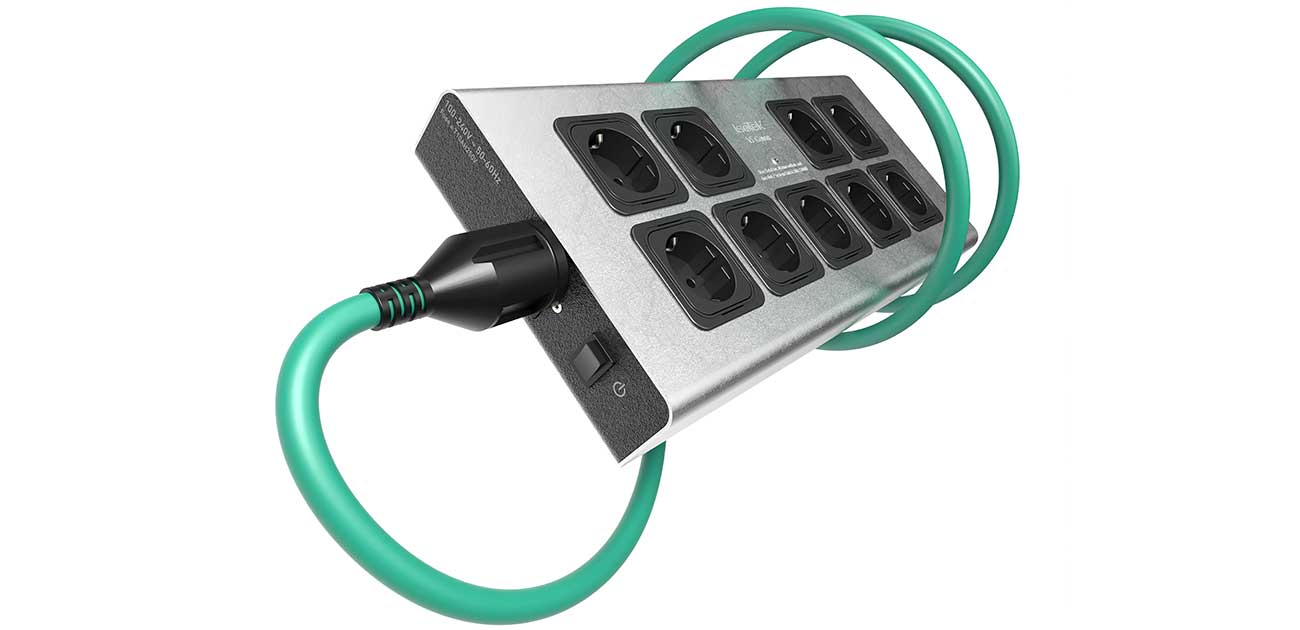

V5 Corvus

V5 Corvus is een evolutie van IsoTeks bekroonde Polaris-ontwerp, opnieuw geconfigureerd om negen uitgangscontactdozen te herbergen. Het is een kosteneffectieve upgrade voor elk audio- of audiovisueel systeem, met betere prestaties en bescherming, en bovendien veel waar voor uw geld. De Corvus kan eenvoudig aan de wand achter uw audiosysteem worden gemonteerd.

Kenmerken
  • Geschikt voor alle audio- of AV-systemen
  • RFI-reductie 35dB
  • Centraal schoon stroomnetwerk verwijdert Common- en Differential Mode-netruis
  • 9 onafhankelijke uitgangen voorkomen Differential Mode-kruisbesmetting
  • 45,000A piekbescherming
  • Volledige stergeaard netwerk
  • Meeraderige 6n OFC verzilverde interne bedrading met FEP diëlektricum
  • System Link-uitgang voor het uitbreiden en behouden van een stergeaarde configuratie
  • Gebruik met IsoTeks EVO3 Initium voedingskabel
  • VK-, EU-, VS-, AU- & CH-uitgangen beschikbaar
Klik op icoon voor meer informatie

Verwijdert netruis


Differential mode-netruis wordt veroorzaakt door alle elektrische apparaten – in feite door alles wat een stroomvoorziening heeft, zoals uw magnetron, televisie, computer en al uw hifi-componenten.

Common Mode-netruis wordt vaak RFI genoemd – uitgezonden frequenties die ons omringen, maar die we niet kunnen zien. Stelt u zich bijvoorbeeld eens voor hoeveel gegevens er door smartphones en tablets worden verzonden; goedkope voedingskabels fungeren als antennes voor deze ongewenste frequenties.

Sinusgolfcorrectie


Vanuit het oogpunt van hoogwaardige audio heeft netspanning twee factoren nodig: een mooie sinusgolf van 50 of 60 Hz die wordt geleverd door een bron met een zeer lage impedantie, zonder radiofrequentieruis. De lage impedantie zorgt voor een bijna constante spanning, ongeacht de hoeveelheid stroom die in de omgeving wordt gebruikt. In werkelijkheid kunnen we meestal een fluctuatie van ongeveer 5% verwachten. De zeer lage impedantie van het stroomnet, die bij 50 of 60 Hz ver onder 1 ohm ligt , wordt niet gehandhaafd bij het benaderen van radiofrequenties (> 50 ohm > 100 kHz) en werkt als een antenne die uitnodigt tot RF-ruis.

De stroomreinigingscircuits van IsoTek zijn ontworpen om de impedantie te verminderen en tegelijkertijd veilig te blijven en tot ver in de audiofrequentiebanden te corrigeren. Dit is niet alleen een voorwaarde voor deugdelijke elektrotechniek, het volgt ook de normen op het gebied van van elektrische veiligheid, die onafhankelijk worden beoordeeld.

Onafhankelijke contactdozen


IsoTek-producten zijn voorzien van contactdozen die volledig onafhankelijk van elkaar zijn; geen twee contactdozen zijn direct met elkaar verbonden. Dit is belangrijk voor het beperken of elimineren van de kruisbesmetting van Differential Mode-netruis.

Elke contactdoos wordt rechtstreeks op de printplaat aangesloten en wordt onderhouden door IsoTeks unieke powercleaning-technologieën.

Hoogwaardige componenten


Elk IsoTek-product maakt gebruik van de allerbeste elektrische componenten, vele op maat gemaakt, met metalen en materialen van de hoogste kwaliteit die speciaal voor dit doel zijn ontworpen. De kwaliteit beperkt zich niet tot de onderdelen, maar omvat ook de PCB-ontwerpen, die een hoog ampèrage en buitengewoon lage weerstandniveaus handhaven, gebruikmakend van tot acht keer de algemene norm voor kopervolume voorafgaand aan verzilvering met zuiver zilver.

De interne bedrading maakt ook gebruik van verzilverd koper met een hoge zuiverheidsgraad  met ofwel een fluorethyleenpropyleen (FEP) diëlektricum of IsoTeks Virtual Dielectric of Air (VDA), waarbij een FEP-buis rond de geleider wordt gewikkeld voordat een geëxtrudeerd FEP-diëlektricum deze constructie beschermt. Dit zorgt voor een ongeëvenaarde prestatie en het ultieme hoogperformante, interne stroomleveringssysteem met een lage weerstand.



Overspannings-bescherming


Piekspanningen of stroompieken op de netvoeding zijn over het algemeen zeer slecht voor elk elektrisch apparaat, vooral voor een hoogwaardig audioweergavesysteem. Stroompieken ontstaan wanneer de elektrische lading op een bepaald punt in de voedingskabels wordt verhoogd. Dit veroorzaakt een verhoging van de elektrische potentiële energie, waardoor de stroom naar uw wandcontactdoos kan toenemen. Dit kan uw gevoelige audiosysteem beschadigen.

Het IsoTek-beschermingssysteem maakt gebruik van een reeks VDR’s die een trapsgewijs beschermingsniveau bieden, in sommige gevallen meer dan 100.000A. Deze treden snel en sequentieel in werking, afhankelijk van de intensiteit van de optredende piekspanning of stroompiek. De architectuur van het beschermingscircuit breidt zich drastisch en vrijwel onmiddellijk uit wanneer dat nodig is.

Het beschermingscircuit heeft twee hoofdfuncties: zichzelf in stand te houden en het  geleidelijk ingrijpen als zich een probleem voordoet. Hij kan ook zeer snel ingrijpen als er zich een extreme situatie voordoet. De beveiligingscircuits beschermen ook de filters, die op hun beurt helpen in de beginfase de bescherming. In tegenstelling tot veel andere beschermingsapparaten dragen ze bovendien niet alleen bij aan de bescherming, maar ook aan de geluidskwaliteit. Uit studies blijkt dat dit probleem niet subtiel is en vaak voorkomt. De storende factor is het bereik van 1.000 tot 6.000 V. De meeste beschermingssystemen doen weinig goed en veroorzaken waarschijnlijk een verslechtering van de geluidskwaliteit.

K.E.R.P.


In technische documenten staat dat de spanningswetten van Kirchhoff twee vergelijkingen omvat die betrekking hebben op de stroom en het potentiaalverschil (algemeen bekend als spanning) in het lumped element-model van elektrische circuits. Deze wetten werden voor het eerst beschreven in 1845 door de Duitse natuurkundige Gustav Kirchhoff. Deze veralgemeende het werk van Georg Ohm, en ging vooraf aan het werk van James Clerk Maxwell. Op grote schaal toegepast in de elektrotechniek, worden zij ook wel Kirchhoffs regels of simpelweg Kirchhoffs wetten genoemd. Deze wetten kunnen worden toegepast in tijd- en frequentiedomeinen en vormen de basis voor netwerkanalyse.

De leidende principes voor IsoTek-circuits zijn gebaseerd op de twee stroomwetten van Kirchhoff. Een eenvoudige analogie zou zijn dat we voor elke liter water die in een waterdistributiesysteem wordt geplaatst, verwachten dat er hetzelfde uitkomt.

In een andere analogie beschreven Kirchhoff en Gauss hoe schijnbaar onmogelijke problemen konden worden opgelost met een model van een stad. Als het verkeer op een ringweg rond de stad rijdt, dan heeft dit geen effect op de stad. Als er echter verkeer de stad binnenkomt, dan zal dit wel invloed op de stad hebben. Hoeveel auto’s er ook binnenkomen, uiteindelijk zullen ze de stad ook weer moeten verlaten. De structuur van die stad zal een positieve of negatieve invloed op die migratie hebben. In de elektronica geldt hetzelfde. We moeten het signaalpad volledig respecteren omdat, of men het nu wil of niet, uiteindelijk alles zich in meer of mindere mate op het signaalpad zal bevinden.

Verzilverde koperen strengen


Zoals te verwachten, is de interne bedrading van elk IsoTek-product van het hoogste kwaliteitsniveau. Zuivere 6n OFC (zuurstofvrij koper – 99,9999%) verzilverde geleiders bieden een lage weerstand en een hoog ampèrage. Een FEP diëlektricum wordt gebruikt om de geleiders te beschermen en het ultieme interne stroomleveringssysteem te bieden.

De interne bedrading van IsoTek-producten synergiseert met het aanbod van IsoTek-voedingskabels. Een belangrijk, maar vaak over het hoofd gezien aspect is namelijk het behoud van de gemeenschappelijkheid van ontwerp en materiaaleigenschappen van kabelbomen. Dit geldt zowel voor signaalvoerende kabels als voor het stroomkabelnetwerk.

Onbegrenst vermogen


IsoTek levert absoluut vermogen en een onbeperkte stroomafgifte binnen wat het energiebedrijf kan leveren en de voorschriften toelaten. In het algemeen levert IsoTek voor eindversterkers of elektronica met een hoog wattage een uitgang met een extreem lage impedantie en lage DCR. Hierdoor wordt (binnen de context van stroomfiltering) elke mogelijkheid van stroombeperking volledig geëlimineerd. Het dynamisch bereik wordt vergroot, omdat de impedantie van de keten terug naar de energiecentrale veel groter is. Wanneer de stroom vervuild is, wordt het dynamisch bereik kleiner.

Het is onmogelijk om meer dan 100% uit de netvoeding te halen. Het principe van wisselstroom is namelijk dat het geen energie opslaat in het transmissiesysteem. Een zogenaamde energiereserve is onmogelijk. Een energiereserve binnen een wisselstroomcircuit in de waarste zin van het woord bestaat dus niet en kan ook niet bestaan.

Vermogensreserve zou vereisen dat de spanning toeneemt zoals de wet van Ohm voorschrijft, dus zeggen dat een circuit niet uitzakt is geen vermogensreserve. De 50 Hz AC-golfvorm gaat in 10ms van een maximale naar minimale. Daarna klapt hij om naar een maximale negatieve waarde, waarbij na 20ms een volledige cyclus is doorlopen. De gemiddelde waarden van een AC-golfvorm zijn dus in feite nul. Deze kan alleen positief zijn als vermogensgolf dankzij de wet van de gekwadrateerde negatieven. Het resulteert in een ballonvormige sinusgolf waarbij de waarde van 45 graden 0,5 is, en niet de 0,7071 die je in een goniometrische tabel vindt. Indien dit enkel een spanningsgolf zou zijn, dan zou deze een langdurige waarde van nul hebben. Wat betreft energieopslag, is nul de waarde van opgeslagen energie.

Direct Current (gelijkstroom) weerstand (DCR) veroorzaakt uitzakking. Met andere woorden, er moet een systeem worden ontwikkeld dat de energiereserve van de energiecentrale niet beperkt. Dit betekent dat een circuit een extreme lage weerstand nodig heeft met behoud van een voldoende hoge inductantie. Indien correct uitgevoerd en in perfecte balans is de inductantie vrijwel nul bij 50/60 Hz en ligt de DCR ook heel dicht bij nul. Een ideaal filtercircuit moet dus een weerstand van nul Ohm DC (of heel dicht in de buurt) behouden, en een substantiële AC-weerstand voor ruis boven 50/60Hz. Ondanks verklaringen van het tegendeel, is dit precies waar correct gespecificeerde materialen het meeste uitmaken. Hoewel sommigen deze als ‘exotisch’ beschouwen, vertegenwoordigen zij een kritiek deel van de functie en is hun toepassing belangrijk. IsoTek-filterontwerpen kunnen een zeer lage weerstand behouden bij 50/60Hz, maar hebben zeer hoge hoeveelheden ruisonderdrukking boven die frequentie.

De meeste wisselstroomcircuits zijn reactief – ze produceren een reactie, hetzij van het opgenomen vermogen, hetzij van het stroomcircuit zelf. Eenvoudig gezegd, zijn het geen zuivere weerstanden en gedragen zij zich als een capaciteit en een weerstand of een inductantie en een weerstand. In een ideale wereld is de enige toelaatbare impedantie de weerstand, en deze moet idealiter uiterst laag zijn. Hier ontstaat een dilemma: wil je een hoog transiënt vermogen, of wil je zware filtratie? Verbazingwekkend genoeg kun je beide hebben, maar dan moet je wel componenten van de allerhoogste kwaliteit hebben, die speciaal voor dit doel zijn ontworpen en met een volledig correcte architectuur. Dit is uiterst complex en heeft geleid tot het ontwerp van gespecialiseerde onderdelen; deze bestaan niet buiten de wereld van de gespecialiseerde vermogenstechniek en zijn uniek voor IsoTek-ontwerpen.

System Link


Sommige IsoTek-producten beschikken over een System Link-aansluiting. Deze is ontworpen om meerdere eenheden met elkaar te verbinden, waarbij een gelijke stergeaarde referentie wordt gehandhaafd en meerdere aansluitpunten overbodig worden.

Dit is bij de Mosaic One-Serie vooral handig om meerdere units met elkaar te verbinden via onze System Link-kabel (beschikbaar in EVO3 Sequel en EVO3 Optimale kwaliteit – Neutrik poerCON -> C15/C19).


3 jaar garantie


Als onderdeel van ons voortdurende streven naar de allerbeste klantenservice, biedt IsoTek u de mogelijkheid om de standaard productgarantie van 2 jaar kosteloos uit te breiden tot 3 jaar.

Registreer uw aankoop bij IsoTek. Wij delen uw persoonlijke gegevens niet met derden zonder uw toestemming. Klik hier voor ons privacybeleid.

Beschikbare kleuren
Perspectief
Voorzijde
Acterzijde

Verwijdert netruis


Differential mode-netruis wordt veroorzaakt door alle elektrische apparaten – in feite door alles wat een stroomvoorziening heeft, zoals uw magnetron, televisie, computer en al uw hifi-componenten.

Common Mode-netruis wordt vaak RFI genoemd – uitgezonden frequenties die ons omringen, maar die we niet kunnen zien. Stelt u zich bijvoorbeeld eens voor hoeveel gegevens er door smartphones en tablets worden verzonden; goedkope voedingskabels fungeren als antennes voor deze ongewenste frequenties.

Sinusgolfcorrectie


Vanuit het oogpunt van hoogwaardige audio heeft netspanning twee factoren nodig: een mooie sinusgolf van 50 of 60 Hz die wordt geleverd door een bron met een zeer lage impedantie, zonder radiofrequentieruis. De lage impedantie zorgt voor een bijna constante spanning, ongeacht de hoeveelheid stroom die in de omgeving wordt gebruikt. In werkelijkheid kunnen we meestal een fluctuatie van ongeveer 5% verwachten. De zeer lage impedantie van het stroomnet, die bij 50 of 60 Hz ver onder 1 ohm ligt , wordt niet gehandhaafd bij het benaderen van radiofrequenties (> 50 ohm > 100 kHz) en werkt als een antenne die uitnodigt tot RF-ruis.

De stroomreinigingscircuits van IsoTek zijn ontworpen om de impedantie te verminderen en tegelijkertijd veilig te blijven en tot ver in de audiofrequentiebanden te corrigeren. Dit is niet alleen een voorwaarde voor deugdelijke elektrotechniek, het volgt ook de normen op het gebied van van elektrische veiligheid, die onafhankelijk worden beoordeeld.

Onafhankelijke contactdozen


IsoTek-producten zijn voorzien van contactdozen die volledig onafhankelijk van elkaar zijn; geen twee contactdozen zijn direct met elkaar verbonden. Dit is belangrijk voor het beperken of elimineren van de kruisbesmetting van Differential Mode-netruis.

Elke contactdoos wordt rechtstreeks op de printplaat aangesloten en wordt onderhouden door IsoTeks unieke powercleaning-technologieën.

Hoogwaardige componenten


Elk IsoTek-product maakt gebruik van de allerbeste elektrische componenten, vele op maat gemaakt, met metalen en materialen van de hoogste kwaliteit die speciaal voor dit doel zijn ontworpen. De kwaliteit beperkt zich niet tot de onderdelen, maar omvat ook de PCB-ontwerpen, die een hoog ampèrage en buitengewoon lage weerstandniveaus handhaven, gebruikmakend van tot acht keer de algemene norm voor kopervolume voorafgaand aan verzilvering met zuiver zilver.

De interne bedrading maakt ook gebruik van verzilverd koper met een hoge zuiverheidsgraad  met ofwel een fluorethyleenpropyleen (FEP) diëlektricum of IsoTeks Virtual Dielectric of Air (VDA), waarbij een FEP-buis rond de geleider wordt gewikkeld voordat een geëxtrudeerd FEP-diëlektricum deze constructie beschermt. Dit zorgt voor een ongeëvenaarde prestatie en het ultieme hoogperformante, interne stroomleveringssysteem met een lage weerstand.



Overspannings-bescherming


Piekspanningen of stroompieken op de netvoeding zijn over het algemeen zeer slecht voor elk elektrisch apparaat, vooral voor een hoogwaardig audioweergavesysteem. Stroompieken ontstaan wanneer de elektrische lading op een bepaald punt in de voedingskabels wordt verhoogd. Dit veroorzaakt een verhoging van de elektrische potentiële energie, waardoor de stroom naar uw wandcontactdoos kan toenemen. Dit kan uw gevoelige audiosysteem beschadigen.

Het IsoTek-beschermingssysteem maakt gebruik van een reeks VDR’s die een trapsgewijs beschermingsniveau bieden, in sommige gevallen meer dan 100.000A. Deze treden snel en sequentieel in werking, afhankelijk van de intensiteit van de optredende piekspanning of stroompiek. De architectuur van het beschermingscircuit breidt zich drastisch en vrijwel onmiddellijk uit wanneer dat nodig is.

Het beschermingscircuit heeft twee hoofdfuncties: zichzelf in stand te houden en het  geleidelijk ingrijpen als zich een probleem voordoet. Hij kan ook zeer snel ingrijpen als er zich een extreme situatie voordoet. De beveiligingscircuits beschermen ook de filters, die op hun beurt helpen in de beginfase de bescherming. In tegenstelling tot veel andere beschermingsapparaten dragen ze bovendien niet alleen bij aan de bescherming, maar ook aan de geluidskwaliteit. Uit studies blijkt dat dit probleem niet subtiel is en vaak voorkomt. De storende factor is het bereik van 1.000 tot 6.000 V. De meeste beschermingssystemen doen weinig goed en veroorzaken waarschijnlijk een verslechtering van de geluidskwaliteit.

K.E.R.P.


In technische documenten staat dat de spanningswetten van Kirchhoff twee vergelijkingen omvat die betrekking hebben op de stroom en het potentiaalverschil (algemeen bekend als spanning) in het lumped element-model van elektrische circuits. Deze wetten werden voor het eerst beschreven in 1845 door de Duitse natuurkundige Gustav Kirchhoff. Deze veralgemeende het werk van Georg Ohm, en ging vooraf aan het werk van James Clerk Maxwell. Op grote schaal toegepast in de elektrotechniek, worden zij ook wel Kirchhoffs regels of simpelweg Kirchhoffs wetten genoemd. Deze wetten kunnen worden toegepast in tijd- en frequentiedomeinen en vormen de basis voor netwerkanalyse.

De leidende principes voor IsoTek-circuits zijn gebaseerd op de twee stroomwetten van Kirchhoff. Een eenvoudige analogie zou zijn dat we voor elke liter water die in een waterdistributiesysteem wordt geplaatst, verwachten dat er hetzelfde uitkomt.

In een andere analogie beschreven Kirchhoff en Gauss hoe schijnbaar onmogelijke problemen konden worden opgelost met een model van een stad. Als het verkeer op een ringweg rond de stad rijdt, dan heeft dit geen effect op de stad. Als er echter verkeer de stad binnenkomt, dan zal dit wel invloed op de stad hebben. Hoeveel auto’s er ook binnenkomen, uiteindelijk zullen ze de stad ook weer moeten verlaten. De structuur van die stad zal een positieve of negatieve invloed op die migratie hebben. In de elektronica geldt hetzelfde. We moeten het signaalpad volledig respecteren omdat, of men het nu wil of niet, uiteindelijk alles zich in meer of mindere mate op het signaalpad zal bevinden.

Verzilverde koperen strengen


Zoals te verwachten, is de interne bedrading van elk IsoTek-product van het hoogste kwaliteitsniveau. Zuivere 6n OFC (zuurstofvrij koper – 99,9999%) verzilverde geleiders bieden een lage weerstand en een hoog ampèrage. Een FEP diëlektricum wordt gebruikt om de geleiders te beschermen en het ultieme interne stroomleveringssysteem te bieden.

De interne bedrading van IsoTek-producten synergiseert met het aanbod van IsoTek-voedingskabels. Een belangrijk, maar vaak over het hoofd gezien aspect is namelijk het behoud van de gemeenschappelijkheid van ontwerp en materiaaleigenschappen van kabelbomen. Dit geldt zowel voor signaalvoerende kabels als voor het stroomkabelnetwerk.

Onbegrenst vermogen


IsoTek levert absoluut vermogen en een onbeperkte stroomafgifte binnen wat het energiebedrijf kan leveren en de voorschriften toelaten. In het algemeen levert IsoTek voor eindversterkers of elektronica met een hoog wattage een uitgang met een extreem lage impedantie en lage DCR. Hierdoor wordt (binnen de context van stroomfiltering) elke mogelijkheid van stroombeperking volledig geëlimineerd. Het dynamisch bereik wordt vergroot, omdat de impedantie van de keten terug naar de energiecentrale veel groter is. Wanneer de stroom vervuild is, wordt het dynamisch bereik kleiner.

Het is onmogelijk om meer dan 100% uit de netvoeding te halen. Het principe van wisselstroom is namelijk dat het geen energie opslaat in het transmissiesysteem. Een zogenaamde energiereserve is onmogelijk. Een energiereserve binnen een wisselstroomcircuit in de waarste zin van het woord bestaat dus niet en kan ook niet bestaan.

Vermogensreserve zou vereisen dat de spanning toeneemt zoals de wet van Ohm voorschrijft, dus zeggen dat een circuit niet uitzakt is geen vermogensreserve. De 50 Hz AC-golfvorm gaat in 10ms van een maximale naar minimale. Daarna klapt hij om naar een maximale negatieve waarde, waarbij na 20ms een volledige cyclus is doorlopen. De gemiddelde waarden van een AC-golfvorm zijn dus in feite nul. Deze kan alleen positief zijn als vermogensgolf dankzij de wet van de gekwadrateerde negatieven. Het resulteert in een ballonvormige sinusgolf waarbij de waarde van 45 graden 0,5 is, en niet de 0,7071 die je in een goniometrische tabel vindt. Indien dit enkel een spanningsgolf zou zijn, dan zou deze een langdurige waarde van nul hebben. Wat betreft energieopslag, is nul de waarde van opgeslagen energie.

Direct Current (gelijkstroom) weerstand (DCR) veroorzaakt uitzakking. Met andere woorden, er moet een systeem worden ontwikkeld dat de energiereserve van de energiecentrale niet beperkt. Dit betekent dat een circuit een extreme lage weerstand nodig heeft met behoud van een voldoende hoge inductantie. Indien correct uitgevoerd en in perfecte balans is de inductantie vrijwel nul bij 50/60 Hz en ligt de DCR ook heel dicht bij nul. Een ideaal filtercircuit moet dus een weerstand van nul Ohm DC (of heel dicht in de buurt) behouden, en een substantiële AC-weerstand voor ruis boven 50/60Hz. Ondanks verklaringen van het tegendeel, is dit precies waar correct gespecificeerde materialen het meeste uitmaken. Hoewel sommigen deze als ‘exotisch’ beschouwen, vertegenwoordigen zij een kritiek deel van de functie en is hun toepassing belangrijk. IsoTek-filterontwerpen kunnen een zeer lage weerstand behouden bij 50/60Hz, maar hebben zeer hoge hoeveelheden ruisonderdrukking boven die frequentie.

De meeste wisselstroomcircuits zijn reactief – ze produceren een reactie, hetzij van het opgenomen vermogen, hetzij van het stroomcircuit zelf. Eenvoudig gezegd, zijn het geen zuivere weerstanden en gedragen zij zich als een capaciteit en een weerstand of een inductantie en een weerstand. In een ideale wereld is de enige toelaatbare impedantie de weerstand, en deze moet idealiter uiterst laag zijn. Hier ontstaat een dilemma: wil je een hoog transiënt vermogen, of wil je zware filtratie? Verbazingwekkend genoeg kun je beide hebben, maar dan moet je wel componenten van de allerhoogste kwaliteit hebben, die speciaal voor dit doel zijn ontworpen en met een volledig correcte architectuur. Dit is uiterst complex en heeft geleid tot het ontwerp van gespecialiseerde onderdelen; deze bestaan niet buiten de wereld van de gespecialiseerde vermogenstechniek en zijn uniek voor IsoTek-ontwerpen.

System Link


Sommige IsoTek-producten beschikken over een System Link-aansluiting. Deze is ontworpen om meerdere eenheden met elkaar te verbinden, waarbij een gelijke stergeaarde referentie wordt gehandhaafd en meerdere aansluitpunten overbodig worden.

Dit is bij de Mosaic One-Serie vooral handig om meerdere units met elkaar te verbinden via onze System Link-kabel (beschikbaar in EVO3 Sequel en EVO3 Optimale kwaliteit – Neutrik poerCON -> C15/C19).


3 jaar garantie


Als onderdeel van ons voortdurende streven naar de allerbeste klantenservice, biedt IsoTek u de mogelijkheid om de standaard productgarantie van 2 jaar kosteloos uit te breiden tot 3 jaar.

Registreer uw aankoop bij IsoTek. Wij delen uw persoonlijke gegevens niet met derden zonder uw toestemming. Klik hier voor ons privacybeleid.

Zoek een dealer bij u in de buurt

Ontwerp

De V5 Corvus is een compacte stroomreinigings- en distributie-busbar van slechts 380mm lang, 170mm breed en 50mm hoog. Hij is voorzien van twee onafhankelijke uitgangen die elk terug voeden naar de centrale PCB. De meeste stroomfilters van dit type verbinden de uitgangen met elkaar en zetten ze in serie. Dit is echter niet juist, omdat Differential Mode-ruis, veroorzaakt door de aangesloten elektronica, van de ene naar de andere uitgang overslaat. De elektrische architectuur en het ontwerp van de V5 Gemini voorkomen dit en zijn daarmee ongeëvenaard.

De V5 Corvus heeft een unieke delta filter-topologie, tien keer groter dan de aanbevolen standaard. Deze biedt meer dan 20dB reinigingsvermogen bij 1kHz (referentie 600 Ohm), en loopt op tot 42dB bij 10kHz. De meeste deskundigen zijn het erover eens dat 10 kHz het punt is waar radiofrequentie-interferentie (RFI) de prestaties begint te beïnvloeden. Ook de mate waarin een versterker ruis uit de voeding weet te weren is hier van invloed.
Het elektrische ontwerp van V5 Gemini  garandeert toonaangevende prestaties op het gebied van netspanningsreiniging, zowel voor Common Mode- (RFI) als Differential Mode-netspanningsruis. Bovendien heeft de printplaat (PCB) zelf tweemaal het standaard kopervolume dat is verzilverd.

Dit unieke circuit levert schone stroom aan de negen contactdozen – elk onafhankelijk geïsoleerd om kruisbesmetting van differentiële modus-netruis te voorkomen. Dit wordt gecombineerd met IsoTeks KERP © (Kirchhoff’s Equal Resistance Path) om te zorgen voor een gelijke weerstand en een gelijke stroomafgifte aan alle uitgangen. Hiertoe is ook de interne bedrading van de hoogste kwaliteit: een uniek 2 mm2  ontwerp met verzilverde geleiders van zuiver 6n zuurstofvrij koper. Deze bieden een lage weerstand en hoge stroomsterkte. Een fluorethyleenpropyleen (FEP) diëlektricum van ruimtevaartkwaliteit, met zeer lage diëlektrische weerstand, wordt gebruikt om de geleiders te beschermen en een ideaal diëlektricum te vormen voor het contact met de geleider van het interne stroomvoorzieningssysteem.



Bovendien is in de nieuwe V5-versie de piekbeveiliging verhoogd tot 45.000 A. Dit beschermt niet alleen het circuit, maar ook uw waardevolle aangesloten apparatuur via het unieke sequentiële en herhaalbare beveiligingssysteem van IsoTek.

De V5 Corvus heeft ook een System Link-uitgang, die ontworpen is om meerdere units met elkaar te verbinden, met behoud van een sterreferentie, zodat er geen meerdere wandcontactdozen nodig zijn.

Er is ook een ophangbeugel meegeleverd, waarmee het product desgewenst eenvoudig achter uw audio-apparatuurrek kan worden gemonteerd.

De interne bedrading van IsoTek-producten bieden veel synergie met de voedingskabels van IsoTek. Dit omdat gemeenschappelijkheid van ontwerp en materiaaleigenschappen behouden blijft. Dit kritische uitgangspunt wordt zowel bij signaalvoerende kabels als stroomkabelnetwerken nogal eens over het hoofd gezien. Daarom wordt ook IsoTeks bekroonde Initium-voedingskabel meegeleverd.

Specificaties

AANTAL UITGANGEN 9
TYPE UITGANGEN VK, EU, VS, AU & CH
SYSTEM LINK 1
NETAANSLUITING 10A IEC C14
NETSPANNING 100-240V / 50-60Hz
MAXIMALE STROOMSTERKTE 10A HRC
TOTALE VERMOGEN 2,300W (@230V) / 1,150W (@115V)
OVERSPANNINGSBEVEILIGING 45,000A
AFMETINGEN (B x H x L) 170 x 50 x 380mm
GEWICHT 1 kg
